Antena Grid

Antena grid merupakan salah satu antena wifi yg paling populer. Perangkat keluaran TPLINK ini berfungsi untuk memperkuat dan mengarahkan sinyal wireless untuk melakukan koneksi point to point, multi point, atu sebagai client dai RT/RW NET.
Fungsinya adalah dimana antenna ini adalah menerima dan mengirim signal data dengan sisitem gelombang radio 2,4 Mhz.Dimana data tersebut bisa dalam bentuk intranet atau internet.

Macam-macam antena grid
Antena Grid Hyperlink 24 dBi (HG2424G-NF)

Antena Grid 24 dBi ini didesain untuk Sistem Komunikasi menggunakan Wireless LAN. Karakteristik antena ini antara lain : High Gain, Jarak Jauh, dan F/B Ratio yang besar.
Antena ini cocok dipergunakan untuk mengatasi kendala komunikasi dan mengirimkan transmisi secara efektif. Terbuat dari Stainless Steel kualitas industri, dan dilapis oleh bahan tahan karat.

Antena ini sangat baik dipergunakan pada berbagai macam lingkungan, seperti di atas gedung, di atas tower, di atas bukit. Setiap antena diuji secara ketat mempergunakan network analysis instrument sebelum dikirimkan.

Antena ini berbentuk seperti jaring ,dan cangkupan antena ini hanya searah .Biasanya antena ini mempunyai pasangan antena ditempat yang lain (antena pemancar sinyal ) dan antena ini diarahkan ke antena pemancar supaya sinyal yang diterima lebih tajam ,

contoh penerapannya : RT/RW net ,WAN P2P (point to point ) , warnet (dulu ).

Fungsinya adalah dimana antenna ini adalah menerima dan mengirim signal data dengan sisitem gelombang radio 2,4 Mhz.

Alat dan Bahan Untuk Membuat Antena Grid :

Alat :

·       Bor

·       Gurinda

·       Tang dan obeng

·       Penggaris

·       Solder

Bahan dan Biaya :

·       Papan PCB Rp 7000

·       Echingan Rp 8000

·       Pilox

·       Kawat bekas antena TV

·       Batang alumunium 5m Rp 50.000



·       Mur dan baud Rp 5000



·       Plat Alumunium

·       Lem bakar Rp 7000

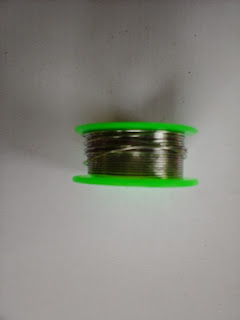

·       Timah Rp 10.000

·       Tembaga Rp 5000

Cara Membuat :

·       Siapkan alat dan bahan.

·       Potong batangan alumunium 30cm menggunakan gurinda, untuk membuat batang penyanggah kawat bekas antena TV.

·       Bengkokan batangan alumunium 4m sesuai dengan ukuran kawat antena bekas antena TV dan dipilox. Berikut hasilnya.



·        Lubangi batangan alumunium yang berukuran 30cm, untuk penyanggah kawat bekas antena.

·        Pasang kawat bekas antena TV dengan batang alumunium yang berukuran 30cm menggunakan mur dan baud. Tempelkan plat alumunium di ujung batang alumunium yang berukuran 30cm menggunakan lem bakar. Berikut hasilnya.

·        Setelah antena selesai dibuat kita membuat papan PCB untuk menangkap sinyalnya. Potong papan PCB sesuai dengan yang kita inginkan, buat pola pada papan PCB sesuai dengan layoutnya.

·        Kemudian di eching menggunakan pelarut atau echingan.

·        Setelah papan PCB selesai di eching, lubangi papan PCB untuk memasang kawat tembaga, mur dan baud.

·        Setelah dilubangi solder kawat tersebut kepapan PCB yang sudah dilubangi tadi.

·        Pasang mur dan baud kedudukan yang sudah dibuat setelah itu solder kawat tembaga ke sasis yang terhubung ke papan PCB tadi.

·        Setelah itu pasang kabel ke sasis dan selesailah sudah cara membuat antena grid, kemudian uji coba antena tersebut.

Hasil Uji Coba Antena Grid

Jarak 40 m tidak menggunakan antena

Jarak 50 m mengguanakan antena

Jarak 100 m menggunakan antena

Jarak 120 m menggunakan antena

Jarak 150 m menggunakan antena

Jarak 200 m mengguanakan antena

Gambar Antena Grid dan Antena Omni saat di uji coba

 PENUTUP

Kesimpulan

        Jadi implementasi pada antena Grid dapat digunakan dimanapun dan kapanpun selama kita menggunakan antenna Grid tersebut sebagai antena pemancar sinyal atau jaringan dengan satu arah. Kalkulasi pada grid berefek pada setiap lebar, besar antena serta seberapa besar kemempuan access point dalam memancarkan sinyal.

Saran

          Dalam pembuatan antena grid ada beberapa hal yang harus kalian perhatikan seperti :

1.     Dalam pembuatan antena bahan yag paling pas untuk dijadikan sebagai bahan dasar antena tersebut adalah alumunium, karena didasarkan dari harga pun lebih murah dan alumunium lebih mudah untuk didapat.

2.     Dalam pembuatan antena sebaiknya tidak langsung membuatnya, tapi sebaiknya terlebih dahulu membuat skema,sketsa atau design agar nantinya mengurangi sedikit kesalahan – kesalahan yang akan terjadi

3.     Sebelum pemakaian antena sebaiknya kalian menguji coba antena tersebut sehingga kalian dapat mengetahui letak kesalahan dan rendah tingginya koneksifitas sinyal dalam antena yang kalian buat.
